灯具シリーズ

SHOPのイメージに合わせた充実のラインナップ

棚下照明 Shelf Light SERIES

Value Set CCセット(灯具内々・ガラス棚外々)

一棚分に必要なパーツをまとめて一括オーダー可能

一棚分に必要なパーツをまとめて一括オーダーが可能な「バリューセット」。店舗での展開頻度の高い3パターンをご用意いたしました。ブラケットのサイズ指定はもちろん従来通り灯具の1mm単位でのサイズ指定にも対応できます。灯具本体に取り付ける各パーツやJホルダーもセット済でお届けします。

セット内容※色替え不可

●灯具本体　●ブラケット2本　●フラットホルダー2個
●ブラケット先端保護キャップ2個　●JPバー1本(ツメ付)
●コード収納パーツ1個

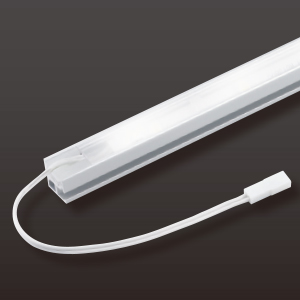

Cセット(灯具内々・ガラス棚外々)

基本データ

ハイブライト

電 流
0.408 A
照 度
2420 Lx
電 力
9.79 w
演色性
80Ra

ローエナジー

電 流
0.240 A
照 度
1360 Lx
電 力
5.76 w
演色性
80Ra

ワイド896mm 5000K　棚下直下300mmの場合

色温度比較

色温度比較

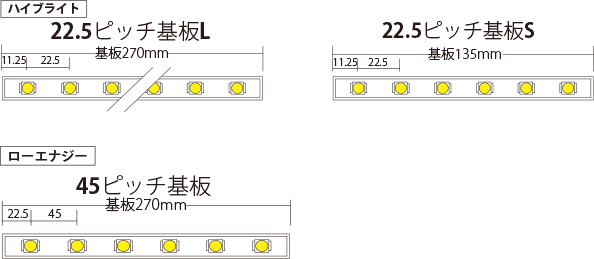

基板サイズ・ピッチ

基板サイズ・ピッチ

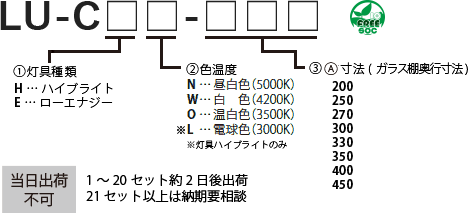

既製サイズ品番

既製サイズ品番
  • カットOK
  • 色替不可

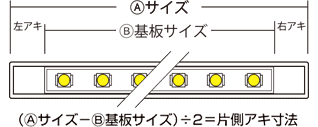

アキ寸法
アキ寸法

灯具本体端部から基板までの距離（アキ寸法）は図のように計算してください。

Cセット〈ハイブライト〉サイズ別価格表（LED22.5mmピッチ）
品番 A寸法
(ガラス棚
奥行寸法)		 B寸法 灯具サイズ(～897まで)
～303 ～438 ～573 ～597 ～708 ～843 ～897
0.068A
(16.32W)		 0.136A
(3.264W)		 0.204A
(4.896W)		 0.272A
(6.528W)		 0.272A
(6.528W)		 0.340A
(8.160W)		 0.408A
(9.792W)
LU-CH□-200 200mm 205mm ¥7,050 ¥7,500 ¥10,050 ¥11,350 ¥11,400 ¥14,350 ¥15,200
LU-CH□-250 250mm 255mm ¥7,100 ¥7,550 ¥10,550 ¥11,400 ¥11,450 ¥14,400 ¥15,250
LU-CH□-270 270mm 275mm ¥7,150 ¥7,600 ¥10,600 ¥11,450 ¥11,500 ¥14,450 ¥15,300
LU-CH□-300 300mm 305mm ¥7,150 ¥7,600 ¥10,600 ¥11,450 ¥11,550 ¥14,500 ¥15,350
LU-CH□-330 330mm 335mm ¥7,250 ¥7,700 ¥10,700 ¥11,550 ¥11,600 ¥14,550 ¥15,400
LU-CH□-350 350mm 355mm ¥7,300 ¥7,750 ¥10,750 ¥11,600 ¥11,650 ¥14,600 ¥15,450
LU-CH□-400 400mm 405mm ¥7,600 ¥8,050 ¥11,050 ¥11,900 ¥12,000 ¥14,950 ¥15,800
LU-CH□-450 450mm 455mm ¥7,800 ¥8,250 ¥11,250 ¥12,100 ¥12,150 ¥15,100 ¥15,950
品番 A寸法
(ガラス棚
奥行寸法)		 B寸法 灯具サイズ(～978以降)
～978 ～1113 ～1201 ～1248 ～1383 ～1501
0.408A
(9.792W)		 0.476A
(11.424W)		 0.544A
(13.056W)		 0.544A
(13.056W)		 0.612A
(14.688W)		 0.680A
(16.320W)
LU-CH□-200 200mm 205mm ¥15,650 ¥18,650 ¥19,500 ¥19,750 ¥22,750 ¥23,550
LU-CH□-250 250mm 255mm ¥15,750 ¥18,750 ¥19,600 ¥19,800 ¥22,800 ¥23,600
LU-CH□-270 270mm 275mm ¥15,750 ¥18,750 ¥19,600 ¥19,850 ¥22,850 ¥23,650
LU-CH□-300 300mm 305mm ¥15,800 ¥18,800 ¥19,650 ¥19,900 ¥22,900 ¥23,700
LU-CH□-330 330mm 335mm ¥15,850 ¥18,850 ¥19,700 ¥19,950 ¥22,950 ¥23,750
LU-CH□-350 350mm 355mm ¥15,900 ¥18,900 ¥19,750 ¥20,000 ¥23,000 ¥23,800
LU-CH□-400 400mm 405mm ¥16,250 ¥19,250 ¥20,100 ¥20,350 ¥23,350 ¥24,150
LU-CH□-450 450mm 455mm ¥16,400 ¥19,400 ¥20,250 ¥20,500 ¥23,500 ¥24,300

A寸法200～350はR-110GS、400～450はR-111GSを使用

Cセット〈ローエナジー〉サイズ別価格表（LED45mmピッチ）
品番 A寸法
(ガラス棚
奥行寸法)		 B寸法 灯具サイズ
～583 ～597 ～853 ～897 ～1123 ～1201 ～1393 ～1501
0.080A
(1.950W)		 0.160A
(3.840W)		 0.160A
(3.840W)		 0.240A
(5.760W)		 0.240A
(5.760W)		 0.320A
(7.680W)		 0.320A
(7.680W)		 0.400A
(9.600W)
LU-CE□-200 200mm 205mm ¥6,350 ¥9,250 ¥9,300 ¥11,550 ¥12,000 ¥14,950 ¥15,200 ¥18,750
LU-CE□-250 250mm 255mm ¥6,400 ¥9,300 ¥9,350 ¥11,600 ¥12,100 ¥15,050 ¥15,250 ¥18,800
LU-CE□-270 270mm 275mm ¥6,450 ¥9,350 ¥9,400 ¥11,650 ¥12,100 ¥15,050 ¥15,300 ¥18,850
LU-CE□-300 300mm 305mm ¥6,450 ¥9,350 ¥9,450 ¥11,700 ¥12,150 ¥15,100 ¥15,350 ¥18,900
LU-CE□-330 330mm 335mm ¥6,550 ¥9,450 ¥9,500 ¥11,750 ¥12,200 ¥15,150 ¥15,400 ¥18,950
LU-CE□-350 350mm 355mm ¥6,600 ¥9,500 ¥9,550 ¥11,800 ¥12,250 ¥15,200 ¥15,450 ¥19,000
LU-CE□-400 400mm 405mm ¥6,900 ¥9,800 ¥9,900 ¥12,150 ¥12,600 ¥15,550 ¥15,800 ¥19,350
LU-CE□-450 450mm 455mm ¥7,100 ¥10,000 ¥10,050 ¥12,300 ¥12,750 ¥15,700 ¥15,950 ¥19,500

A寸法200～350はR-110GS、400～450はR-111GSを使用
